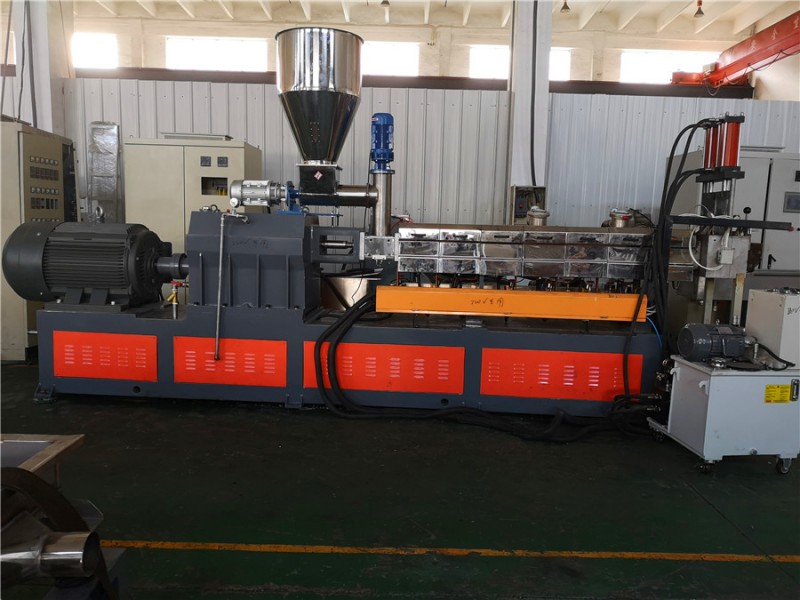

热塑性弹性体造粒机    Ⅰ型试样尺寸公差

    符号 名称 总长度（小） 夹具间距离 中间平行部分长度 标距（或有效部分） 尺寸/mm 公差/mm 符号 名称 端部宽度 厚度 中间平行部分宽度 半径（小） 尺寸/mm 公差/mm

    L H C G0

    150 115 60 50

    ±5.0 ±0.5 ±0.5

    W d b R

    20 4 10 60

    ±0.2 ±0.2 -

    本实验使用 ZHY-W 万能制样机，把挤出 PE 粒料制成拉伸测试试样 5 根，试样规格为 I 型 （2） 悬梁臂冲击试样 ①冲击试样的尺寸规格如下表所示 试样类型及尺寸 试样类型 Ⅰ Ⅱ Ⅲ Ⅳ ② 冲击试样的形状及缺口形状规格如图 7 和下表所示 63.5±2 12.7±0.2 长度 L/mm 80.0±2 宽度 b/mm 10.0±0.2 厚度 h/mm 4.0±0.2 12.7±0.2 6.4±0.2 3.2±0.2

    5

    图 7 冲击试样缺口形状 Ⅰ型试样的缺口类型及尺寸 缺口类型 无缺口 A B 缺口底部半径 r/mm 0.25±0.05 1.0±0.05 缺口底部剩余宽度 bn/mm 002D 8.0±0.2 8.0±0.2

    三、试样的拉伸强度及断裂伸长率实验

    1. 实验目的

    了解高分子材料的拉伸强度及断裂伸长率的意义及其测试方法， 通过应力－应变曲线的 测定，判断不同高分子材料的性能特征。

    2. 实验原理

    将试样夹持在专用夹具上，对试样施加静态拉伸负荷，通过压力传感器、形变测量装置 以及计算机处理， 测绘出试样在拉伸变形过程中的拉伸应力－应变曲线， 计算出曲线上的特 征点如试样直至断裂为止所承受的大拉伸应力（拉伸强度） 、试样断裂时的拉伸应力（拉 伸断裂应力） 、在拉伸应力－应变曲线上屈服点处的应力（拉伸屈服应力） 、应力－应变曲线 偏离直线性达规定百分数（偏置）时的应力（偏置屈服应力）和试样断裂时标线间距离的增 加量与初始标距之比（断裂伸长率，以百分数表示） 。
